山岳トンネル

トンネル掘削のズリ出しに連続ベルトコンベアを採用し、掘削作業と同時に覆工作業を行うことが出来、急速施工、安全性が飛躍的に向上して坑内環境のクリーン化を成し得る施工装置。

ベルトコンベアの支持方法をセントル、シート台車部では台車側に、それ以外の区間はトンネル側に持たせるようにしたトンネル施工装置。

ズリ出しに連続ベルトコンベアを採用する場合に、ズリだし作業と覆工作業が同時に行うことが可能となり、又トンネル内における車輌通行も確保できる。
このように急速施工が可能で安全性や環境のクリーン化が図れる事となる。

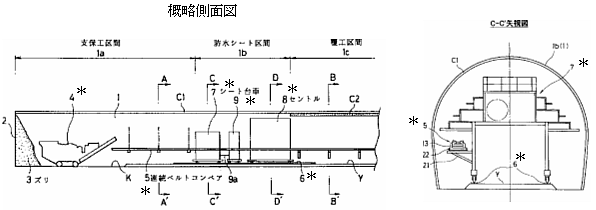

4：移動式クラッシャー

5：連続ベルトコンベア

6：走行レール

7：シート台車

8：セントル

9：支持台車

名称：トンネル施工装置
