橋梁

大幅に工期短縮の図れる逆ランガーアーチ橋の架設方法

アーチリブの上部に複数鉛直材を設け、この複数の鉛直材の上端に補剛材を設ける逆ランガーアーチ橋の架設において、水平方向の桁である補剛桁は、既設の補剛桁の上部を移動するトラベラーによって吊下げた型枠にコンクリートを打設して構築し、アーチリブは鉛直材と補剛桁の交点に一端を取り付けたPC鋼線によって自走式支保工を吊下げた状態でコンクリートを打設して行い、コンクリート硬化後に型枠を支持していたPC鋼線をコンクリートの支持部材として盛替え、このアーチリブの先端に鉛直材を構築し、上記作業を繰り返して行う架設方法。

アーチリブ、鉛直材を各々独立して行うことが出来、工期短縮となる。
トラベラーが小型であり経済的である。
足場の設置、解体が不要であり経済的である。

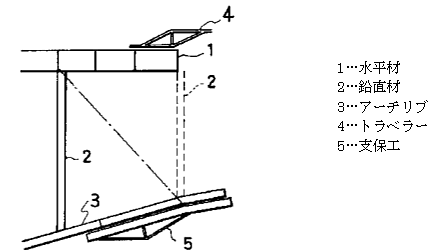

逆ランガーアーチ橋の架設説明図

名称：逆ランガーアーチ橋の架設方法

特許権者	大成建設株式会社
出願番号	特願平4－160075
出願日	平成4年（1992）5月28日
公開番号	特開平5－331808
公開日	1993・12・14
特許番号	3151635
登録日	2001・01・26
権利満了日	2012・05・28
ライセンスNO	0506－010403

実施段階	出願実験等実施
技術資料提供	応相談
技術者の提供	応相談
ライセンス制約	情報開示許諾譲渡
