ダム

ひび割れの無い表面遮水壁フイルダム

内容 利用分野・効果
堤体の上流側表面の遮水であって、横方向や縦方向の断面が連続的なアーチ形状を形成し、アーチの支点には地中梁により支持される表面遮水壁フイルダム。
貯水池から大きな水圧を受けている場合においてもアーチにより、力の分散が図られているので遮水壁にひび割れが発生することがない。

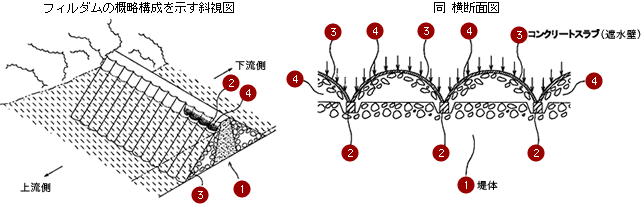

図左：フィルダムの概略構成を示す斜視図　図右：同 横断面図

1：堤体 2：地中梁 3：コンクリートスラブ（遮水壁） 4：中詰材

特許情報
名称：表面遮水壁フイルダム
特許権者 大成建設株式会社
出願番号 特願2001−73629
出願日 平成13年3月15日（2001）
公開番号 特開2002・275864
公開日 2002・09・25
特許番号 3489099
登録日 2003・11・7
権利満了日 2021・03・15
ライセンスNO 0506−010502
実施段階 出願  実験等  実施
技術資料提供 応相談
技術者の提供 応相談
ライセンス制約 情報開示  許諾  譲渡
